上海增欣機電公司推出YFB–SM/QDZZ/45000型閥門執行裝置壽命試驗臺
閥門執行裝置的類型，有電動、氣動、液動、氣液聯動等。在氣動閥門執行裝置中，其內部驅動機構有的是采用滑塊撥叉結構，滑塊撥叉結構的氣動閥門執行裝置，其輸出的最大扭矩值，是隨著轉角的變化而變化的，單作用氣動閥門執行裝置的正向和反向輸出的最大扭矩曲線，較雙作用的氣動閥門執行裝置更為復雜。要準確地測定和描繪氣動閥門執行裝置正向及反向的最大輸出扭矩曲線，以及要在其正向和反向全過程均處于輸出最大扭矩的狀態下進行壽命試驗，就必須要配備能實現上述功能的檢測設備方可進行。

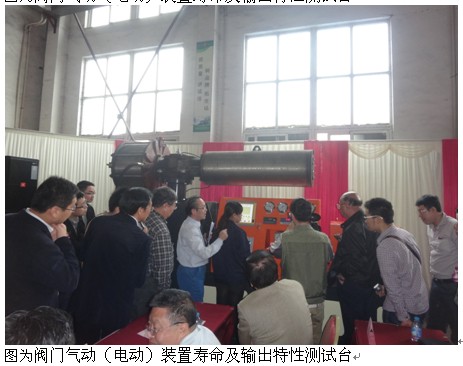

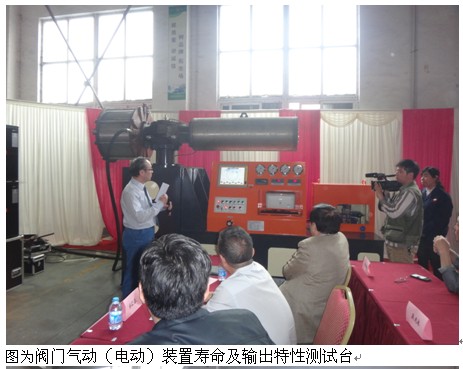

上海增欣機電公司最近自主研發的YFB – SM / QDZZ / 45000型閥門執行裝置壽命試驗臺，由機構傳動系統、液壓控制系統、氣動控制系統、電氣控制系統、自動檢測系統、觸摸屏、PLC電腦控制系統以及工控組態軟件組成，系機電一體化、自動化程度高、操作簡便的閥門執行裝置壽命試驗設備。此新品試驗臺最近已成功下線，并被博雷（中國）控制系統有限公司訂制使用。
該試驗臺的主要結構和技術性能為：
一是該試驗臺適用于少回轉氣動或電動的閥門執行裝置；
二是測試扭矩值：標稱值 45000Nm；最大值 57000Nm；
三是轉角范圍：90°±10°；
四是設備配置的“角位移傳感器”、“扭矩傳感器”與“閥門執行裝置”相連，“閥門執行裝置”輸出的扭矩，經“扭矩傳感器” 、“離合器”傳輸?shù)健白枇乜刂瓶偝伞薄Ｓ伞敖俏灰苽鞲衅鳌薄ⅰ芭ぞ貍鞲衅鳌薄ⅰ癙LC”和“阻力矩控制總成”組成閉環“伺服控制系統”；
五是“伺服控制系統”能自動調節“阻力矩控制總成”產生的阻力矩，恰好等于（略低于）“閥門執行裝置”每時每刻所能輸出的最大扭矩值。系統實時同步地記錄和顯示兩幅圖形曲線：
第一幅圖形曲線：橫座標為角位移 0° ～ 90°，縱座標為最大輸出扭矩值；第二幅圖形曲線：橫座標為角位移 0° ～ 90°，縱座標為“閥門執行裝置”的驅動氣壓值。
同時，系統既可手動進行“閥門執行裝置”從0°～90° 和 90°～0°全過程最大輸出扭矩值的檢測，亦可按上述的滿負荷狀態，進行“閥門執行裝置”的壽命試驗。在進行壽命試驗時，壽命試驗每輪的試驗次數可設定，每輪試驗次數終了時系統會自動中斷，由人工對“閥門執行裝置”進行相關檢測，檢測合格則繼續下一輪壽命試驗。系統最終自動計算有效的壽命試驗次數，并輸出報表；
五是設備配置了“離合器”，當“離合器”脫開時，“閥門執行裝置”輸出端為空負載，此時將驅動“閥門執行裝置”的氣壓值由 0 值逐漸調大，當“閥門執行裝置”由靜止?fàn)顟B(tài)開始動作時，系統將準確地捕捉到此時的驅動氣壓值。即：可檢測 “氣動閥門執行裝置”空載運動時所需的氣壓值；
六是設備配置了適應“少回轉電動閥門執行裝置”進行檢測的控制接口，當要對“少回轉電動閥門執行裝置” 進行檢測時，連接好相應的接口電路，便可進行檢測；
七是“觸摸屏”+“PLC”電腦系統用戶界面友好，操作者可輸入“閥門執行裝置”的型號規格、檢測日期、檢驗員編號等參數，系統自動記錄和保存檢測過程的所有參數及圖形曲線，通過對“關鍵字”的檢索，可十分方便地查閱、打印歷史檢測資料，也為后續的質量問題追溯提供了條件。檢測數據也可導出到Excel。通過“USB”接口或通過網線，可將檢測數據資料輸出。
另外：
適用于多回轉氣動或電動的閥門執行裝置的壽命試驗臺上海增欣機電公司正在研發中。
（盛根林 上海增欣機電）
